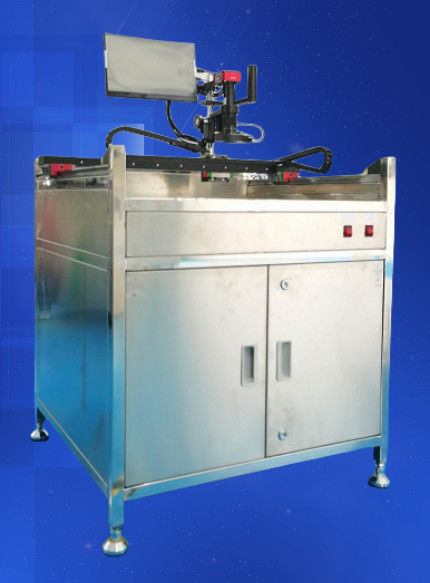

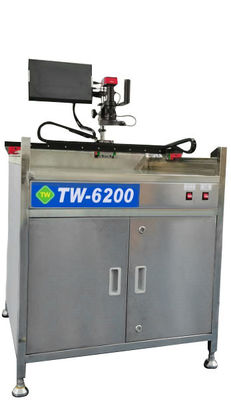

Stabiel 220V Stencil Inspection Machine Multi Function 740mmX750mm

Geschikte inspectieapparatuur voor stencils, schermen en PCBA-platen TW-6200

Specificiteiten:

TW-6200 stensil inspectie tafel is een zuinige stensil inspectie apparatuur, uitgerust met een high-definition industriële camera, gecombineerd met vlak schaduwloze lichtbron systeem,de real-time overdracht van het opnamebeeld naar de monitor voor identificatie, verminderen de moeilijkheid van de inspectie, verbeteren de nauwkeurigheid en efficiëntie van de inspectie.

Detectiebereik:

Maximaal detectiebereik 750 mm * 750 mm

Sterke universaliteit:

Geschikt voor het testen van stalen mazen, draadnetten en PCBA-platen

Gemakkelijk te bedienen:

Handmatige real-time detectie, eenvoudig en handig

Machinesamenstelling:

Industriële camera's en real-time display-schermen

Een belangrijk onderdeel van het apparaat, waarvan het ene verantwoordelijk is voor beeldvorming en het andere voor beeldweergave in realtime

Lichtbron systeem:

De combinatie van bovenste cirkelvormige lichtbron en onderste schaduwloze lichtbron zorgt voor een duidelijker weergave van de detectieresultaten

Structurele onderdelen:

1. Hoogprecisie geleidingsrail en schuifcomponenten voor een gemakkelijker en soepeler gebruik;

2. Spiegeltemperd glazen werkblad;

3. roestvrij staal frame, bestand tegen roest, stevig en duurzaam;

4De structurele componenten zijn zwart geanodiseerd, wat over het algemeen mooi en licht is.

Gebruiksaanwijzingen:

Voorbereiding voor opstarten

1Bevestig of de ingangsspanning correct is.

2Bevestig of de stekker in de elektrische doos is bevestigd.

3. Bevestig of de verbinding tussen de camera en het scherm correct is

4. Start- en weergave scherm debugging

Zet de hoofdstroomschakelaar en schermschakelaar aan

5. Installatie en gebruik van de muis

6. Scherm aanpassing en gebruik

Wanneer het scherm wordt ingeschakeld en de muis is aangesloten, klikt u met de rechtermuisknop op het beeld dat in de volgende afbeelding rechts wordt weergegeven

Bewerkingsstappen:

1. Zet de aansturing aan en druk op de knop [Power] aan de rechteronderzijde van de werkbank

2. Plaats het te testen stalen gaas horizontaal op de [Testtafel]

3- Pas de helderheid en lens focus van de bovenste cirkellicht.

4. Houd de armsteun vast en controleer de richting van de XY-as om de lens in lijn te brengen met elke te detecteren positie.

5. Let op het real-time display scherm voor handmatig oordeel

Voorzorgsmaatregelen:

1Bij de installatie van het testplatform moet het niveau worden aangepast en moet de voetbeker stevig worden bevestigd.

2. Plaats geen puin op de geleidingsrail en de werkbank en onderhoud deze volgens het schema

3De geleidingsrail moet regelmatig worden gesmeerd.

4De machine moet volgens de voorschriften geaard worden.

5Het objectief en het scherm zijn precisie-instrumenten met een lichte bewegingskracht.

Productparameters:
